容積液封式水表（塑殼）PD97TRP-(15,20)E/A
普通表型號：PD97TRP－（15～20）E/A
遠傳表型號：PD97TRP/LA －（15～20）E/A
用 途：用來記錄流經管道飲用冷水的總量（也可用於純淨水）。
工作條件:
＊水壓：不大於1.6MPa
＊水溫：不超過50℃
特 點：
＊始動流量低
＊可於任何位置安裝，如水平，垂直等
＊ 旋轉活塞式，帶有液封機械傳動直讀計數器，可靠性高。
＊ 精確度高
＊ 全塑表殼（根據需要也可配銅殼）。
＊ 選配遠傳發訊裝置，可根據客戶需要設計生產不同脈衝當量和發訊元件的遠傳水表。。
＊本水表技術參數符合ISO4064國際標準中的C級。
參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal Size
|
inch
|
DN15 （1/2）
|
DN20 （3/4）
|
|
過載流量 （Q4） ERROR LIMIT ±2%
|
m3/h
|
3.125
|
5
|
|
常用流量 （Q3） ERROR LIMIT ±2%
|
m3/h
|
2.5
|
4.0
|
|
分界流量 （Q2） ERROR LIMIT ±2%
|
l/h
|
25
|
40
|
|
最小流量 （Q1） ERROR LIMIT ±5%
|
l/h
|
15.6
|
25
|
|
最小讀數 Min. Reading
|
l
|
0.05/0.5
|
0.05/0.5
|
|
最大讀數 Max. Reading
|
m3
|
9999.9999
99999.999
|
99999.999
99999.999
|
|
最大工作壓力 MAP
|
MPa
|
1.6
|
1.6
|
|
壓損△ P at the Q3
|
MPa
|
≤0.063
|
≤0.063
|
|
L
|
mm
|
195 0 -2
|
265 0 -2
|
|
I
|
mm
|
115 0 -2
|
165 0 -2
|
|
B
|
mm
|
48
|
48
|
|
重量
Weight
|
塑殼，不帶接管
Plastic Body Without Unions
|
kg
|
0.4
|
0.42
|
|
塑殼，帶接管
Plastic Body With Unions
|
kg
|
0.56
|
0.68
|

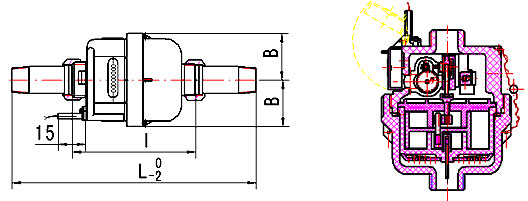

外形尺寸 OVERALL DIMENSIONS

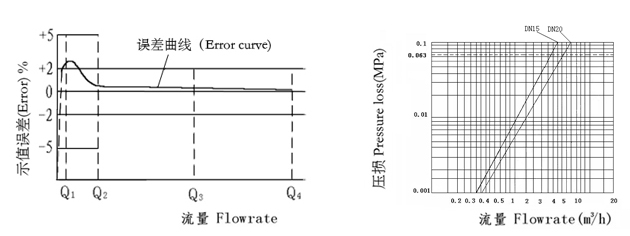

流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
