有線遠傳水表係列

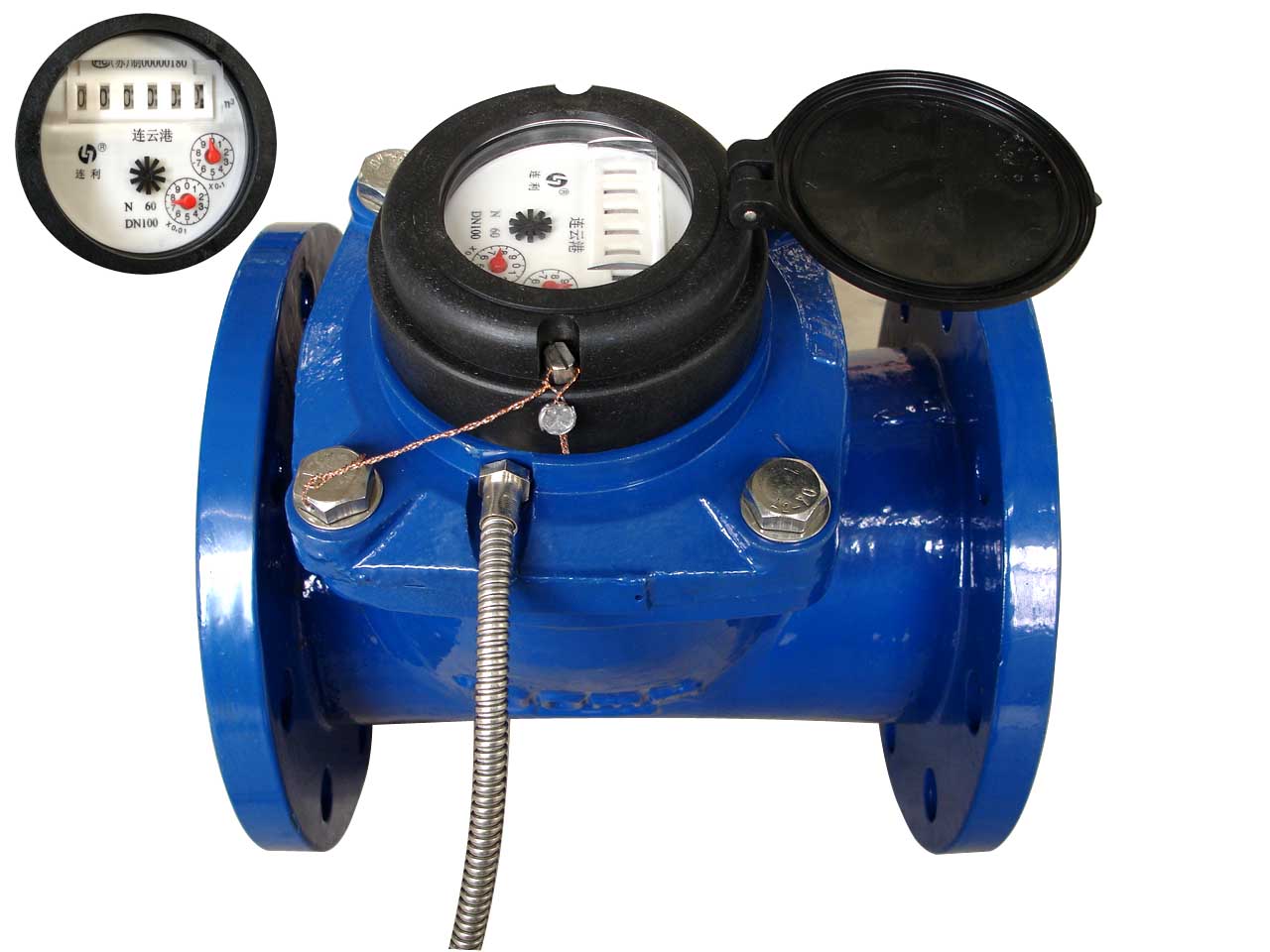

水平旋翼可拆卸幹式防堵塞光電直讀冷（熱）水表WI/LC－（50～300）E/B

用途：用於測量流經自來水管道水的體積總量。
工作條件: 水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）水溫：冷水0.1℃～50℃;熱水0.1℃～90℃。
特點：本水表是一種可拆幹防堵塞式水表，幹式磁傳動結構，計量準確，流通能力大，使用壽命長，防堵性能優異，能防止水中泥沙和雜質的纏繞。計數器真空密封，讀數清晰。可拆式結構，水表不必從管道上拆下，便可取出機芯維修或更換，便於保養，本水表可裝置直讀遠傳模塊。
主要技術參數

公稱口徑 mm	計量等級 Q3/Q1	過載流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	最小讀數	最大讀數
公稱口徑 mm	計量等級 Q3/Q1	m³/h				m³
50	20	31.25	25	2.0	1.25	0.01	999999.99
65	20	50	40	3.2	2.0	0.01	999999.99
80	20	78.75	63	5.04	3.15	0.01	999999.99
100	20	125	100	8.0	5.0	0.01	999999.99
125	20	200	160	12.8	8.0	0.1	999999.9
150	20	312.5	250	20	12.5	0.1	999999.9
200	20	500	400	32	20	0.1	999999.9
250	20	787.5	630	50.4	31.5	0.1	999999.9
300	20	1250	1000	80	50	1	9999999

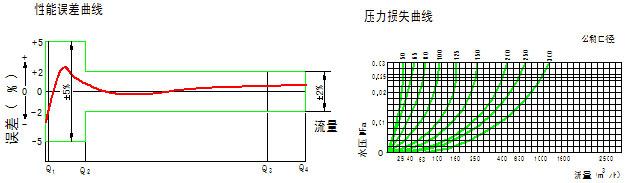

示值誤差限：
從分界流量到過載流量為 ±2%；

從最小流量到分界流量（不包括分界流量）為±5%。

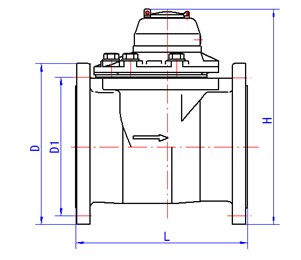

外形尺寸及重量

口徑 DN	長 L	寬 B	高 H	連接法蘭			公稱壓力 MPa	重量 kg
				法蘭外徑D	螺栓孔中心圓直徑D1	連接螺栓
mm
50	200	165	262	165	125	4×M16	1.0	10
							1.6
65	200	185	273	185	145	4×M16	1.0	13.5
							1.6
80	225	200	290	200	160	8×M16	1.0	15.5
							1.6
100	250	220	301	220	180	8×M16	1.0	18.5
							1.6
125	250	250	316	250	210	8×M16	1.0	24.8
							1.6
150	300	285	345	285	240	8×M20	1.0	27.6
							1.6
200	350	340	388	340	295	8×M20	1.0	47.5
						12×M20	1.6	48
250	400	395	436	395	350	12×M20	1.0	71
		405	441	405	355	12×M24	1.6	73
	450	405	441	405	355	12×M24	1.6	76
300	450	445	486	445	400	12×M20	1.0	80
		460	491	460	410	12×M24	1.6	82
	500	460	491	460	410	12×M24	1.6	85
