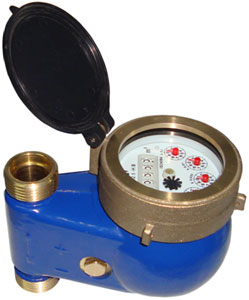

立式多流束旋翼濕式冷水表DS78TBR-（15～40）V
DS78TBR-V旋翼式水表是直讀式、多流束、濕式冷水水表，適宜家庭使用。銅外殼，機械傳動。
★ 內部濾網，擁有充分的過濾麵積。
★ 量程大，精確度高
★ 始動流量低，靈敏度高，使用壽命長。
★ 精度符合國際標準ISO4064的B級標準
工作條件:
★ 水壓：不大於1.0MPa（10bar）
★ 水溫：不超過50℃
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
流量誤差曲線FLOW-ERROR CURVE

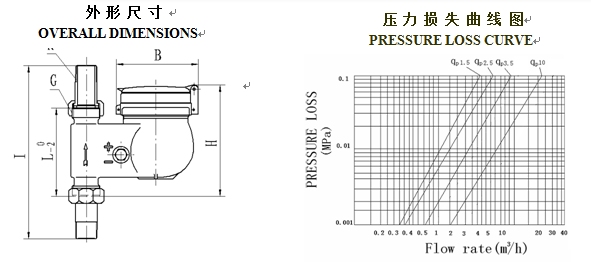

參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS
|
名稱
Description
|
單位
Unit
|
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑
Nominal size
|
mm
|
15
|
20
|
25
|
40
|
|
inch
|
1/2
|
3/4
|
1
|
11/2
|
|
過載流量 Overload flow-rate
|
m3/h
|
3
|
5
|
7
|
20
|
|
常用流量 Permanent flow-rate
|
|
1.5
|
2.5
|
3.5
|
10
|
|
分界流量 Transitional flow-rate
|
l/h
|
120
|
200
|
280
|
800
|
|
最小流量Minimum flow-rate
|
l/h
|
30
|
50
|
70
|
200
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
99999
|
999999
|
|
公稱壓力 Nominal pressure
|
MPa
|
1.6
|
1.6
|
1.6
|
1.6
|
|
壓力損失 ΔP at the qs
|
MPa
|
0.08
|
0.08
|
0.05
|
0.085
|
|
L
|
mm
|
98
|
105
|
150
|
150
|
I
|
mm
|
178
|
201
|
266
|
290
|
H
|
mm
|
125
|
132
|
172
|
170
|
|
B
|
mm
|
98.5
|
98.5
|
100
|
130
|
|
G
|
inch
|
G3/4
|
G1B
|
G11/4B
|
G2B
|
|
R
|
inch
|
R1/2
|
R3/4
|
R1
|
R11/2
|
