無磁水平旋翼可拆卸幹式防堵塞流量傳感器WI（R）－（50～300）E/F

　　WI（R）-E/F 可拆卸防堵塞式熱能表流量計是本公司為適應國內大口徑熱量表市場需求而開發的新型熱能表流量計。本產品結構新穎、性能穩定可靠、使用壽命長，抗汙能力強，其耐壓強度大，測量誤差小，壓力損失小，完全符合行業標準CJ128-2000《熱量表》，是熱量表研發、生產單位優選配套產品。

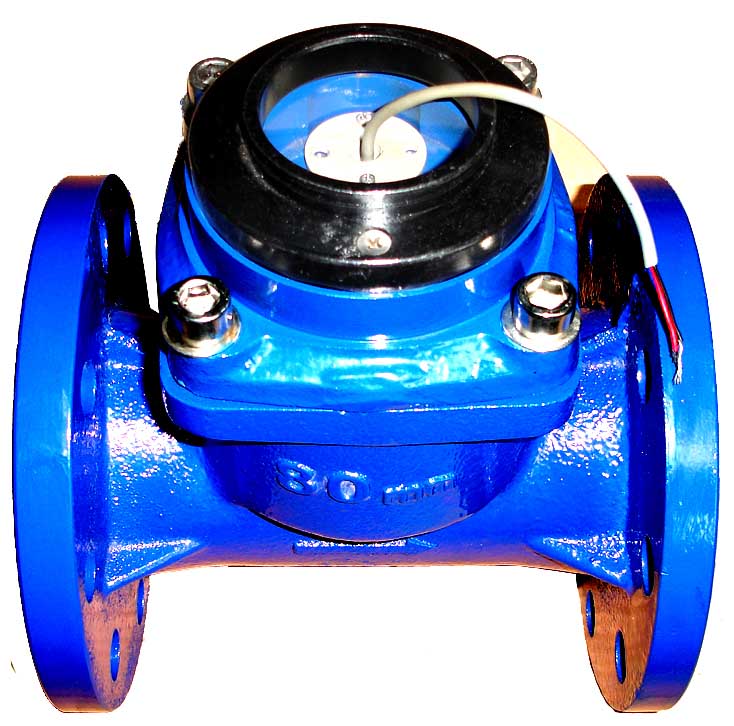

　　WI（R）-E/F可拆卸防堵塞式熱能表流量計的外形如上圖所示，其工作原理是：熱水進入表殼，衝動葉輪旋轉，葉輪上嵌有金屬膜片，隨葉輪旋轉，在葉輪上端接近金屬膜片處有一傳感器座，此處裝電感類傳感器，接受葉輪旋轉的周期信號。
　　WI（R）-E/F可拆卸防堵塞式熱能表流量計殼體采用優質灰鑄鐵，機械強度好，表麵采用特殊防鏽處理工藝，有效避免了鑄鐵的氧化，保證了水質，塑料零件選用進口的高強度耐熱工程塑料，軸承部件采用人造寶石元件，所有密封圈均采用耐熱的矽橡膠。因此，該款流量計完全能夠適應國內供熱係統的惡劣工作環境。
　　WI（R）-E/F可拆卸防堵塞式熱能表流量計不同於一般的熱水表，具有如下特點：
1．發訊元件采用非磁性材料的金屬膜片，擯棄了硬磁材料，避免了磁性元件吸附管道內雜物而影響精度的問題和易受外磁場幹擾的問題.
2.流量計的機芯和法蘭蓋組成完整、可拆的計量機構總成，便於在采暖間歇期取下，進行維護，而留在管道上的表殼不必從管道上拆下，便於清洗，機芯構件通用性好，減少備用零件.可以測量水質較硬和含垢，含懸浮顆粒及環繞物的水質，防堵塞;流通能力大，壓力損失小，計量精度高，使用壽命長。
工作條件:
水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）
水溫：4℃～95℃。
示值誤差限：
從分界流量到最大流量為 ±3%；
從最小流量到分界流量（不包括分界流量）為 ± 5%。
主要技術參數



公稱口徑 mm	最大流量q4	公稱流量q3	分界流量q2	最小流量q1	流量係數
	m3/h				脈衝/升
50	30	15	4.5	1.2	1.972
65	50	25	7.5	2	1.258
80	80	40	12	3.2	0.866
100	120	60	18	4.8	0.652
125	200	100	30	8	0.652
150	300	150	45	12	0.268
200	500	250	75	20	0.174
250	800	400	120	32	0.110
300	1200	600	180	48	0.072

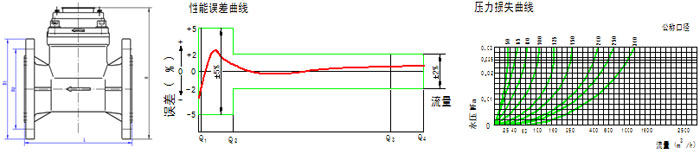

外形尺寸及重量
