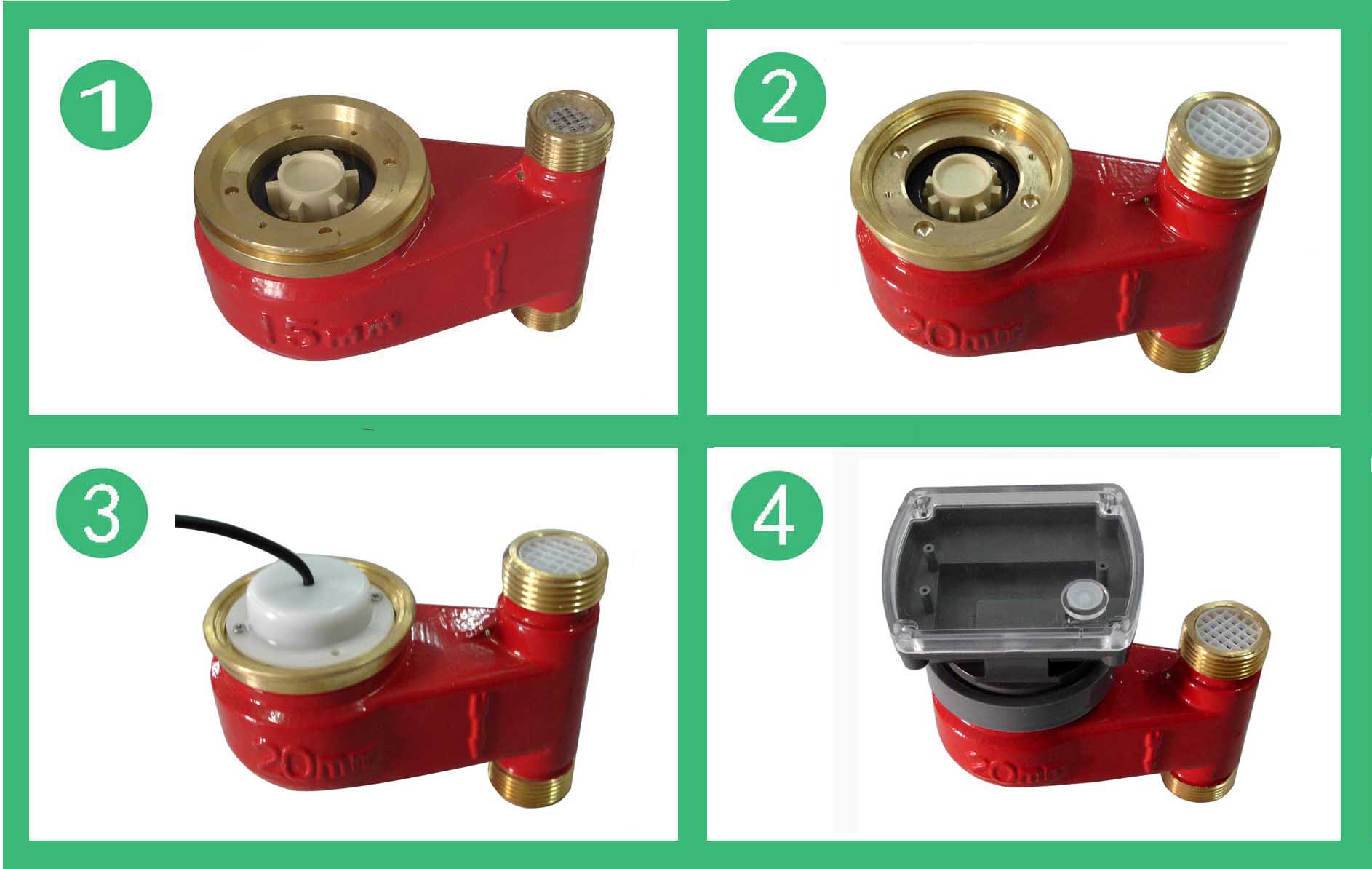

立式有磁流量傳感器DS97TAR（R）－（15～25）V/F
一、概述
DS97TAR多流束有磁熱量表流量計是本公司適應國內熱量表市場需求開發的新型熱量表流量計。用於測量及顯示水流經熱交換係統所釋放或吸收熱量的儀表。其性能穩定可靠、計量精度高、使用壽命長，其耐壓強度、測量誤差、壓力損失等指標完全符合行業標準CJ128《熱量表》的規定，它已被國內多家熱量表生產企業使用，正成為越來越多的熱量表研發、生產單位的優選配套產品。
二、 原理和材質
DS97TAR多流束有磁熱量表流量計的結構如圖，其工作原理是：熱水進入流量計，經進水導向孔衝擊計量腔內的葉輪旋轉，再經出水導向孔流出流量計。葉輪上麵嵌有磁鋼隨葉輪旋轉，在隔板上端的韋根遠傳組件，接受葉輪旋轉的周期信號。其殼體采用優質黃銅，經鑄造、數控機床和組合機床加工，機械強度好、尺寸精度穩定一致，塑料零件選用進口的高強度耐熱工程塑料，密封件采用優質耐熱材料。因此，該流量計完全能夠適應國內供熱係統的惡劣工作環境。
三、 結構特點
DS97TAR多流束有磁熱量表流量計具有如下特點：
1、 防磁結構，不受外來磁場幹擾
2、 壓力損失小
3、 結構簡單、精確度高
4、 采用優質耐蝕材料，使用壽命長。
四、 技術特性
1. 水表型號、外形尺寸及性能參數

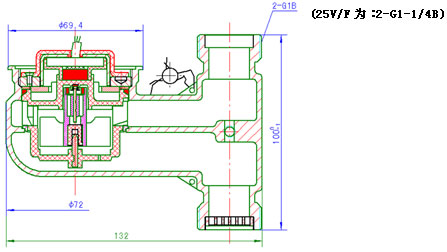

DS97TAR（R）-20V/F、DS97TAR（R）-25V/F（Qn2.5）外形尺寸
性能參數 （下進水）
|
公稱口徑
|
公稱流量（m3/h）
|
分界流量（l/h）
|
最小流量（l/h）
|
傳動比（n/l）
|
|
20
|
2.5
|
250
|
50
|
31.3
|
|
25（Qn2.5）
|
2.5
|
250
|
50
|
31.3
|
性能參數 （上進水）
|
公稱口徑
|
公稱流量（m3/h）
|
分界流量（L/h）
|
最小流量（L/h）
|
傳動比（n/L）
|
|
15
|
1.5
|
150
|
30
|
28/27
|
|
20
|
2.5
|
250
|
50
|
26
|
|
25（Qn2.5）
|
2.5
|
250
|
50
|
26
|
2. 流量測量誤差
a.從包括最小流量 至不包括分界流量的低區為±5％
b.從包括分界流量至包括過載流量的高區為±3％
3. 工作壓力與溫度
P≤1.6Mpa T=4~95℃
4. 韋根式傳感器
工作指標：工作電壓：3~6V
工作電流：靜態---小於1ua； 水表最大轉速時---小於3ua
輸 出： 矩形波。 （高電平等於電源電壓）
接 線： 無“＋”、“-”極之分
注意事項：
1、以上說明的傳感器未提供放大電路（可提供帶放大電路的傳感器）。
2、傳感器的引線要盡量留短一些。否則將增加幹擾信號串入的機會。
五 、安裝與使用
1、 選擇熱量表應以管道流量等於或小於水表常用流量為依據，不能單純以管道口徑確定熱量表口徑;
2、 流量計必須水平安裝，保持殼體上箭頭方向與水流方向相同;
3、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物衝洗幹淨再裝流量計，以免造成流量計故障；
4、 流量計不應直接與管道連接，流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時，切不可用力硬扳，以免損壞流量計；
5、 流量計長期使用，管道內的雜質、鐵鏽等物會堵塞濾網或進入表內，造成誤差增加或影響正常運轉，因此每隔一段時間應由專業人員清洗一次。
六、附件
根據客戶需要，每隻流量計可配套提供管接頭、連接螺母、接管密封墊圈各兩隻。
